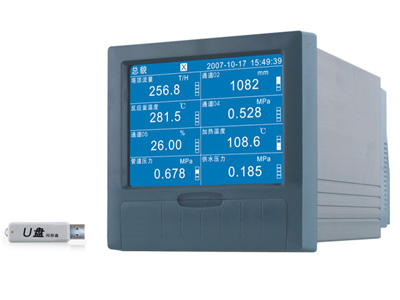

HSB-500R蓝屏无纸记录仪
时间:2013-05-03 10:46:17 | 来源: | 作者: admin | 浏览次数:

\

HSB500R 16路万能输入蓝屏无纸记录仪,可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

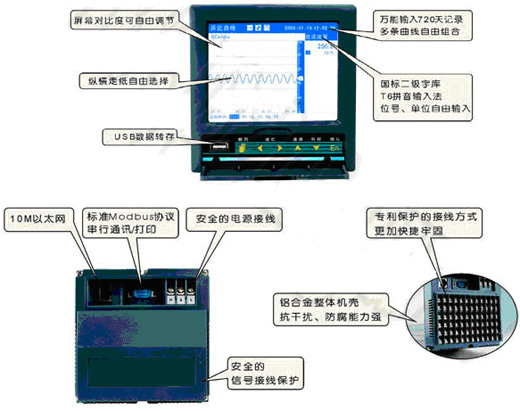

一、功能特点:
◆5.6英寸320X234点阵高亮度蓝屏图形液晶显示,LED背光、画面清晰、宽视角;
◆屏幕对比度可以自由调节;
◆高速、高性能32 位ARM微处理器,画面响应时间小于0.2秒,可同时实现16路信号的检测、记录、显示和报警;
◆采用最新大规模集成电路,国际名厂元器件精心设计;
◆大容量FLASH 闪存芯片存贮历史数据,掉电永不丢失数据;
◆全隔离万能输入,可输入多种信号,无需跳线,通过软件组态即可;
◆工程量显示数值范围宽,可显示5 位数值:-9999 ~19999;
◆支持真空度科学计数法显示;
◆中文菜单组态、显示工程位号,工程单位。软件密码锁保证用户组态安全;
◆内置国标二级字库(6500汉字);全新T6输入法,操作方便。支持汉字拼音输入,数字、英文、特殊符号、上下标等自由输入,采用国际标准编码,解决特殊单位及汉字位号的输入问题;
◆汉字位号、单位自定义组合输入;
◆报警显示,同时指示各路通道的下下限、下限、上限、上上限报警。可以记录最近的15条报警信息;
◆使用USB2.0 接口转存和备份历史记录,支持256M 、512M 、IG 优盘;支持FAT16/FAT32文件系统类型,Windows可识别历史记录文件;
◆标准串行通讯接口:RS-485 和RS-232C;
◆标准Modbus RTU通讯协议。提供多种数据类型,如百分量、工程量、累积量等,除支持本公司的ScanX 数据管理软件外,还支持iFIX 、组态王、MCGS、PCAuto等流行专业组态软件,无需专用驱动;
◆可外接微型打印机,支持手动打印、定时自动打印,满足用户现场打印的需要;
◆集成硬件实时时钟,掉电情况下时钟也能准确运行;
◆新型开关电源,85VAC~265VAC 范围内正常工作;
◆提供变送器+24VDC隔离配电;
◆补偿模型丰富,可对液体、一般气体、蒸汽、天然气等多种介质进行补偿;
◆小流量补足计量功能,仪表掉电后按设定值进行补偿;
◆提供8小时班报,12小时班报,日报表,月报表。可自由设定结算时间;
◆当温度传感器、压力传感器发生故障时,会自动改用设定温度,压力计算补偿量;
◆具有掉电记录功能,记录仪上电,停电时间,显示累计停电时间,防止用户停电窃汽;
◆全铝密封外壳及内部屏蔽板,保证仪表在恶劣环境中正常工作。

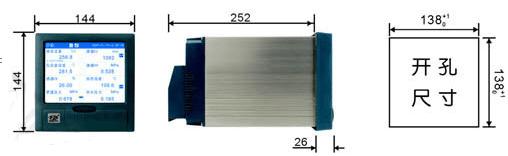

二、仪表外形尺寸,安装方法及开孔尺寸

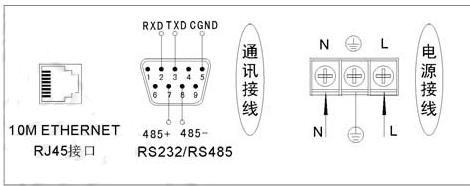

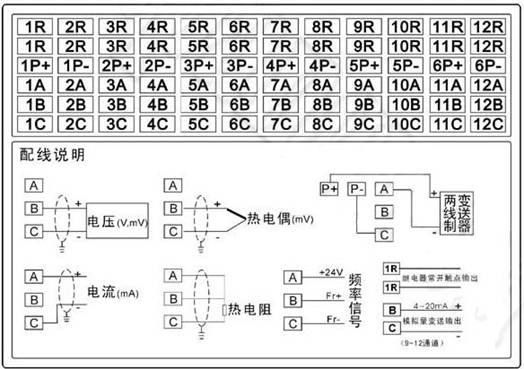

三、接线方式





































四、选型表



型  谱

说  明

HSB500R

蓝屏无纸记录仪

模拟输入通道数量

01

1通道模拟量输入,信号类型可自由设定

02

2通道模拟量输入,信号类型可自由设定

… …

16

16通道模拟量输入,信号类型可自由设定

模拟输出通道数量

0

无模拟量输出通道数

1

1路模拟量输出,4~20mA

… …

8

8路模拟量输出,4~20mA

报警输出数量

00

无继电器输出

01

1个继电器输出

… …

12

12个继电器输出

存储容量

064

64M存储容量

128

128M存储容量

248

248M存储容量

调节功能

0

无PID调节功能

1

含PID调节功能(不含通道)

流量补偿、累积功能

0

无流量补偿、累积功能

1

含多种流量补偿、累积功能

通讯功能

0

无通讯接口

1

RS-232C通讯接口

2

RS-485通讯接口

USB转存功能

0

无USB接口

1

USB接口+U盘

电源

A

220VAC供电

D

24VDC供电

附件

微型打印机(含电源)(订货号时说明)

记录仪上位管理软件

RS485/RS232转换模块(订货号时说明)

注:输入输出通道数之和最多为16,当输入有脉冲量时需注明。
