金属管流量计 当前位置:产品展示 > 金属管流量计
微小浮子流量计
时间:2015-03-12 15:34:24 | 来源: | 作者: phpsdw3com | 浏览次数:

\

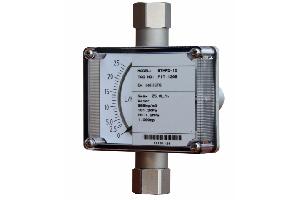

微小型金属管浮子流量计
一、概述:
1、是基于浮子位置测量的一种磁耦合变面积流量仪表。
2、最小可测流量范围:0.1~1L/h(水)。
3、适合介质:液体和气体。
4、结构:全金属结构,304或316不锈钢钢、哈氏合金、钛材。
5、特点:体积小(安装间距最小为90mm-侧进侧出型)、压损小。
6、量程比:10:1。
7、输出:指针指示型、4~20mA远传输出型(24V供电)。
8、防爆分类:普通型、本质安全型两种。
9、流向:下进上出、侧进侧出两种。
10、使用环境温度范围:-40 -- +80℃。
11、精度:<±2.5%,温飘:< ±0.1%/10℃。

二、结构和原理:
  原理:流量的测量是由指示器内的变送器通过耦合磁钢感受浮子位置的变化来完成流量的指示和信号的远传输出的。当被测介质自下而上流经测量管时,浮子受重力、浮力及流体流速对浮子垂直向上的推动力三者平衡时,浮子即相对静止在某个位置,这个位置随浮子与锥管的环隙面积、流体流速而变化,浮子的位置即对应被测介质流量的大小。


三、 技术参数:
测量范围

水 (20℃)

1~3000 l/h

空气(0.1013MPa 20℃)     0.5~90000 l/h

量 程 比 10:1
精度等级 2.5级/4.0级
工作压力  PN16MPa
介质温度 标准型 -40℃~+120℃
环境温度

  -40℃~+80℃

介质粘度

 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s

 3/4” NPT,1” NPT ≤250mPa.s

输    出 标准信号:二线制4~20mA(24VDC供电)
供    电

 24VDC±20%

连接方式

侧进测出型:1/4



下进上出型:1/4”NPT, 3/8” NPT, 1/2” NPT,3/4” NPT,1” NPT内螺纹

 电气接口

 M8×1或用户提供规格

防护等级 IP65
防爆标志 本安型:ExiaIICT3~6
