HSB-1151DR微差压变送器
时间:2013-05-06 11:36:04 | 来源: | 作者: admin | 浏览次数:

\

HSB-1151DR微差压变送器可以将微小差压转换成4~20mA.DC信号,它采用专门设计的放大线路板和特殊的温度补偿工艺,性能稳定可靠。它是用于炉膛燃烧室微压、一次和二次风量及气流损耗检测的理想产品。

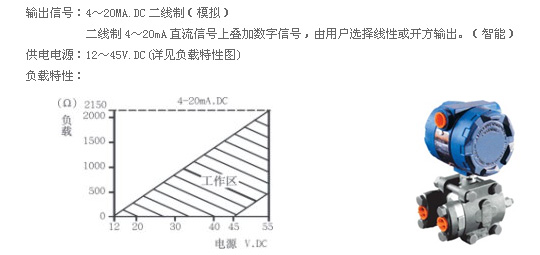

通用技术性能和参数















电源影响:<0.005%/V
负载影响:电源稳定时,无负载影响。
测量精度:调校量程的±0.2%,±0.25%,±0.5%
测量精度:(标配精度为±0.5%,若选择其他精度请在订货选型时注明。)
迁移特性:最大正迁移量500%
测量精度:最大负迁移量600%
注:① 负迁移量的绝对值,不大于一个工程大气压。
测量② 迁移后的上限或下限绝对值,均不应超过最大测量范围的上限值。
测量③ 差压流量变送器迁移会破坏开方特性,故不能进行迁移。
测量④ 绝对压力变送器不能进行负迁移。
阻 尼:通常可在0.2~1.67秒之间可调,当灌充惰性液或带远传装置时,时间常数会增大。
启动时间:<2秒,不需预热
工作环境:环境温度 -29~93℃(模拟放大器)
工作环境:环境温度 -29~75℃(数字/智能放大器)
工作环境:环境温度 -29~65℃(带显示表头)
工作环境:环境湿度 0~95%
防护特性:防护能力 IP65
防爆类型:隔爆型 Exd II BT4-6
工作环境:本安型 Exia II CT5
静压影响:零位误差:±0.5%最大量程限值,对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响:0.05%最大量程值,接受辐射频率27~500MHz,试验场强3V/m。
指示表(%):电流表 标尺长44.5mm 精度±2%
工作环境:  液晶数显                   精度±0.2%
振动影响:任何方向200Hz振动时,±0.05%/g。
安装位置:膜片未垂直安装,可能产生小于0.24KPa的零点误差,但可通过调零来消除。
重 量:5.4Kg(不包括附件)

HSB-1151DR微差压变送器

代号 测量范围 (KPa)
2 0 - 0.125 ~ 1.5
代号 输出形式
SF
S
4~20mA.DC 专用数字放大器,线性输出,4位LCD数字显示
4~20MA.DC 专用智能放大器,并采用HART协议通讯
代号 容室和接头材质 排气/排液阀材质 隔离膜片材质
12
22
碳钢
316钢
316钢
316钢
316L钢
316L钢
代号 灌充液
硅油
代号 静压允许值 (MPa)
A
B
2
5
代号 选用件
M3
B1
B2
B3
D1
D2
不注
C1
C2
C3
d
I
数显指示表 4位LCD数字显示
管装弯支架 (安装管φ60)
板装弯支架
管装平支架 (安装管φ60)
排气/排液阀装在容室侧面的上部
排气/排液阀装在容室侧面的下部
椭圆接头内螺纹NPT\
NPT\外螺纹接头
M20×1.5丁字接头
NPT\外螺纹接头
隔爆型,防爆标志ExdⅡBT4-6
本安型,防爆标志ExiaⅡCT5
\
HSB-1151DR 2      F     12    A    M1      B2      0~0.4KPa        选型举例

:外形尺寸、安装方式、引压连接方式参见HSB-1151DP差压变送器的引压连接方式。
